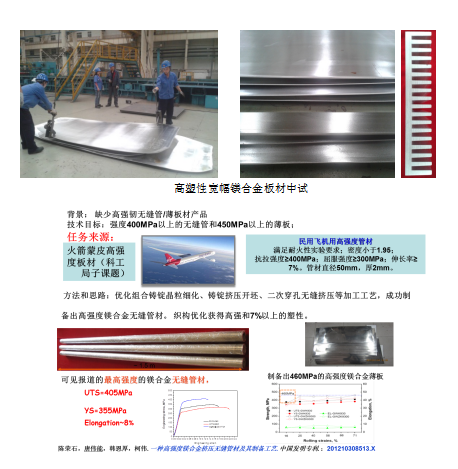

高塑性鎂合金板型材：發(fā)展高塑性鎂合金材料，呈現(xiàn)優(yōu)異的軋制性能和擠壓性能，成材率高、生產(chǎn)效率高，且板材室溫伸長(zhǎng)率可達(dá)40%，可室溫深沖、室溫深拉深，突破了鎂合金塑性差，且不能進(jìn)行室溫塑性成形的技術(shù)瓶頸。該技術(shù)有望加速鎂合金板材、管材、型材及復(fù)雜結(jié)構(gòu)零件大規(guī)模工業(yè)生產(chǎn)和應(yīng)用的步伐。

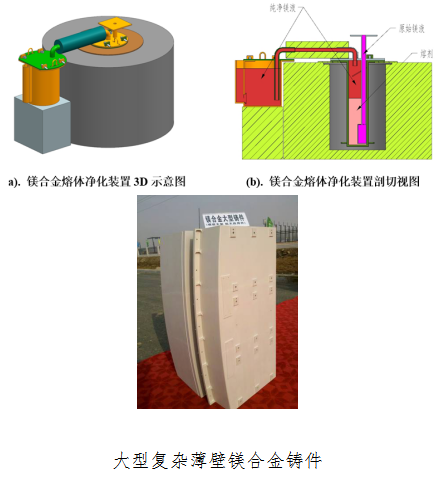

大型復(fù)雜薄壁鎂合金鑄造成形技術(shù)：發(fā)展了鎂合金熔煉工業(yè)生產(chǎn)現(xiàn)場(chǎng)應(yīng)用的熔體精煉及其效果在線熱分析監(jiān)測(cè)、砂型造型及其阻燃工藝、澆冒口系統(tǒng)設(shè)計(jì)、溫度及冷卻速率控制工藝、防止超大型鎂合金鑄件的熱處理變形工藝等方面的技術(shù)積累，成功制造了超大型（輪廓尺寸880×500×500mm）薄壁、中空的鎂合金鑄件，其內(nèi)部冶金品質(zhì)、力學(xué)性能、尺寸精度和產(chǎn)品重量滿足型號(hào)設(shè)計(jì)載荷考核要求，產(chǎn)品獲得用戶高度認(rèn)可并已被采用裝機(jī)飛行多次。
高強(qiáng)耐熱鎂合金材料：發(fā)展了高強(qiáng)度耐熱鑄造GW94合金，鑄造件抗拉強(qiáng)度達(dá)到400MPa,屈服強(qiáng)度300MPa，伸長(zhǎng)率大于8%；300°C時(shí)的抗拉強(qiáng)度達(dá)到300MPa,伸長(zhǎng)率大于10%。采用（化學(xué)轉(zhuǎn)化膜、微弧氧化膜）+有機(jī)涂層等措施，使其中性鹽霧試驗(yàn)≥3000小時(shí)，滿足強(qiáng)腐蝕環(huán)境的使用需求。發(fā)展了高強(qiáng)度耐熱稀土變形鎂合金GW93，擠壓時(shí)效后的抗拉強(qiáng)度達(dá)到508MPa,在250℃抗拉強(qiáng)度300MPa以上,密度為1.935g/cm3，具有優(yōu)良的耐熱性能(> 300 MPa up to 250 oC)。并且成功應(yīng)用該合金制備出高強(qiáng)無(wú)縫管材和軋制薄板。
